光纤涂覆机

产品综述

PTR-01光纤涂覆机能够迅速的将裸露的光纤涂覆高质量的涂覆层，进而对 裸光纤或光纤熔接点进行保护。涂覆后的光纤具有足够的机械强度（更低的弯 曲半径和更高的抗拉强度），还降低了空气、水等外界环境干扰，使光信号更 稳定传输。每个涂覆点单位操作时间为 1 分钟左右。

本设备平替进口 vyt ran 的 PTR200 经典机型（涂覆效果最好、稳定，绝大 部分光纤陀螺、光纤激光器、光纤光栅、光纤器件等厂家选用设备，如锐科激 光、创鑫激光、航天时代等），主机只有两个按键（开关机键和固化灯键）采 用最稳定的全机械操作方式（真空吸附夹具夹持，手动设置固化时间、手动注 胶，），杜绝了因电路系统故障导致设备无法运转风险。主机内配置电池，以 便无电源情况工作，电池满电时可运转6 小时以上。

本设备由主机、光纤夹具、涂覆模具三部分组成，不同规格光纤对应不同 型号光纤夹具和涂覆模具，标准涂覆模具的腔体直径（再涂覆外径尺寸）为 280um、430um、600um，长度为 54mm 或 100mm，可定制其他尺寸。该机型可选配 置拉力测试功能。

特点及功能

1、兼容高低折射率胶水（DSM、LUVANTIX、MY 品牌光纤再涂覆丙烯酸酯型胶水）；

2、采用手动注胶模块，最稳定的注胶方式；

3、采用真空吸附夹具，低应力夹持，定位准确；

4、采用 LED 灯精准固化，缩短固化时间，提高固化强度；

5、采用石英涂覆模具，确保涂覆层的尺寸和一致性；

6、标配模具长度为 54mm 和 100mm，可非标定制，如 40mm、120mm 等；

7、标配模具腔体尺寸为 280um、430um、600um，可定制（如 250um、500um）；

8、可选配直线（0-25N）或旋转（0-100N）拉力测试。

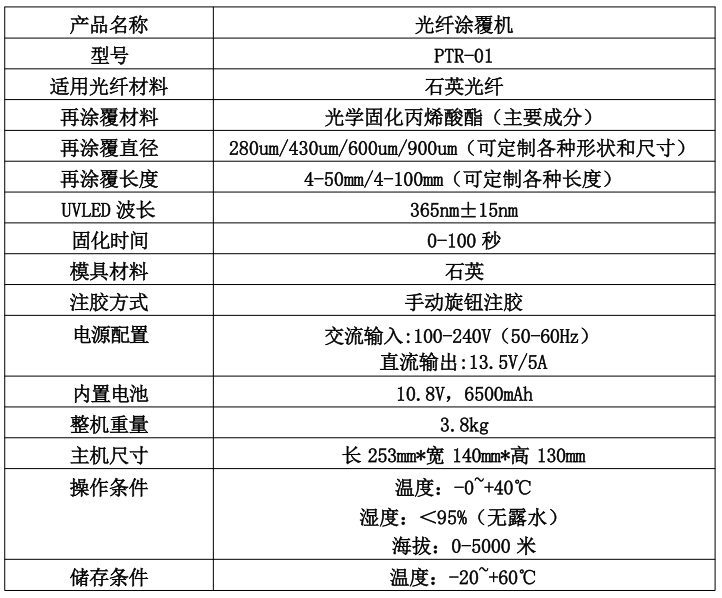

规格参数

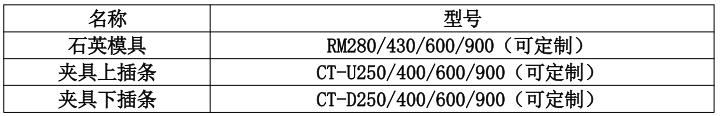

可选配件

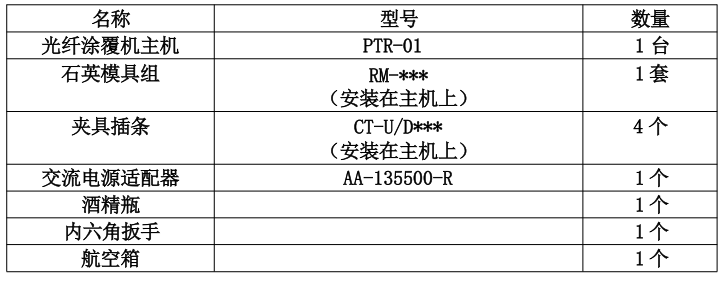

包装清单

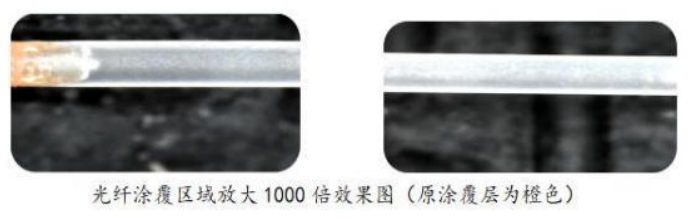

  涂覆效果
